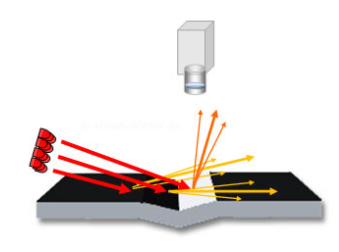

光线以浅角度照射。根据“入射角=反射角”的原理，所有光线都被引导远离观察者（摄像机），因此视野保持黑暗。倾斜的边缘，划痕，印记，狭缝和高程会干扰光束。在这些异常情况下，光线会反射到相机，或者几乎只会被散射。这样，这些缺陷在相机图像中显得很亮。
此处说明的方案已显示出从明场照明到暗场照明的逐渐过渡。由于纹理引起的杂散光影响，表面仍然足够明亮，容易识别物体。但是，倾斜的边缘和凹口比其余图像区域要亮，这对于暗场照明而言是典型的。
侧面照明
表面由于散射光使小位变亮，面向照明的边缘显得明亮。
此处说明的方案显示了非常强的暗场的影响。光线以极浅的角度照在表面上。可以看到抛光表面上的细小划痕，划痕，灰尘颗粒甚至指纹，而表面看起来很暗。
低角度暗场
表面完全黑暗，雕刻的边缘和金属边缘变亮。可见灰尘和棉绒颗粒。
原理暗场照明
极端暗场照明应放置在非常靠近表面的位置。最大工作距离为0.5到2 cm。如果距离更大，则该表面不再被照亮。
暗场硬盘
非常低的入射光会对边缘产生强烈的影响。可见指纹和灰尘。
暗场电路板
极低的光线角度会突出边缘。
带针的连接器
连接器插针相当不错。还可以看到灰尘。
低角度暗场
重点突出硬币的边缘和一些散射光。
极端暗场
极低的光线角度会突出边缘。
