机器视觉照明类型

小施 2020-12-29 10047 0


甚至“白”光也可以通过许多不同方式生成。根据问题,照明要求,物体尺寸,安装尺寸等,使用不同的照明:

  1. 卤素白炽灯

  2. LED照明

  3. 荧光灯(高频)

  4. 金属卤化物光源(作为具有光纤传输功能的“冷光源”光源)

  5. 氙气频闪灯和金属卤化物灯在工业机器视觉中很少使用。

图像处理中的特殊作用是LED照明。它的特性(例如耐用性,机械坚固性)非常适合机器视觉。它的浅色不仅是白色,而且是红色,绿色或蓝色,红外线甚至紫外线。因此,使用LED照明可以实现许多工业机器视觉应用。

色温的概念

并不是每个白色光源都具有相同的白色阴影。在彩色(以及单色)相机系统的情况下,还可以观察到图像具有色彩效果,或者灰度值明显偏移。

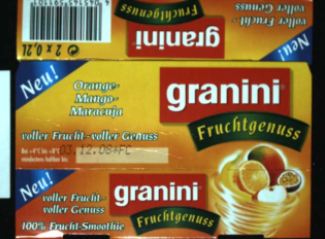

日光:图像显示正常的颜色,类似于人眼所见。左侧的白色参考区域为浅灰色


白光LED:蓝色徽标(左上角)变亮,图片变冷,蓝色色调的整体色彩效果

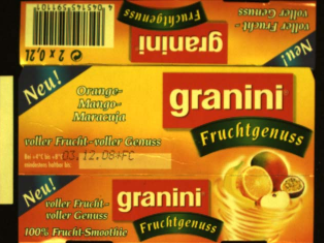

日光灯:白色参考区域显示黄绿色,绿色调偏亮

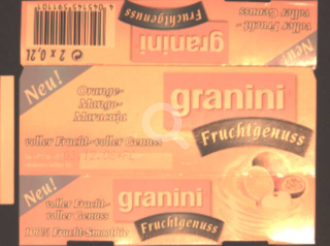

卤素灯:由于黄色和红色波形的比例很高,白色参考区域显示为橙色图像。零件完全褪色,图像对比度低。


测量颜色的温度并以开尔文(K)表示,它是光源的颜色印象的量度。人眼可见的光谱范围大约在2790至11000开尔文之间。对此现象的物理解释是根据Max Planck定义的“黑体辐射器”。黑体吸收所有入射辐射,即不反射任何辐射。色温是指产生与实际存在的照明相同的颜色印象的黑体的温度。温度为5500 K的黑体的辐射光谱与早晨的日光相似。

每种类型的照明都有一个单独的光谱,该光谱在具有不同强度的波长的可见范围内具有不同的分布。白炽灯确实具有完整的光谱,但是具有“黑体”辐射器的典型钟形强度分布。金属卤化物灯,荧光灯和LED在特定波长范围内甚至具有非常大的发射。
