来自侧面的光可以以相对宽或窄的角度辐射。对摄像机图像的影响可能很大，在极端情况下，图像信息几乎可以反转。
可以很容易地对其进行测试：只取一个辐射不太大的照明并将其从垂直位置移动到横向位置，然后观察照明对象的摄像机图像！通过使用恒定的照明方向将相机轴朝向组件表面倾斜，可以获得类似的效果。
在垂直照明的情况下，我们称其为“明场照明”，因为物体可以被明亮地照明。视照明角度而定，划痕，台阶，倾斜的边缘显示为更暗或更亮。
在不光滑的略微粗糙的表面上，通常会有足够的杂散光到达相机，以便“漫射”地照亮平面物体。因此，如果有足够的光线，则可以不使用漫射入射光照明。

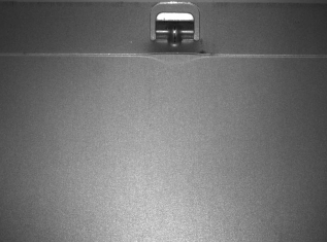

直接前灯
亚光金属饰面的前灯反射，垂直照明
倾斜的灯光或物体
哑光金属饰面上的直接前灯，倾斜10度
为了避免在物体的一侧上形成阴影，从至少两个侧面照亮物体是有用的。另外，避免了从一个图像侧到另一侧的亮度下降，这可能导致图像评估中的问题。现在，代替环形照明，经常使用矩形灯板或棒状光源。
如果要对点进行漫射照明，则侧面的漫射入射光（例如本页右上角的照明）可能是平面上的真正替代方法。但是，与带有半透明镜的同轴照明相比，它们的使用更加简单。
横向光（从一侧）可以增强材料内的表面结构，例如更深的凹槽。面向光的一侧变暗，朝向物体倾斜的边缘变亮。如上所述，看起来不太亮的表面看起来是中等灰色。
侧面照明
表面由于散射光使小位变亮，面向照明的边缘显得明亮。

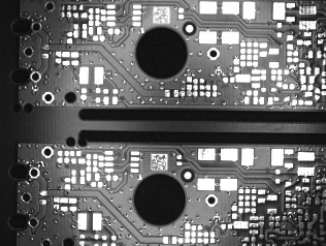

直接入射照明
所有的金属导体路径以及激光标记的数据矩阵代码都会强烈反射光。

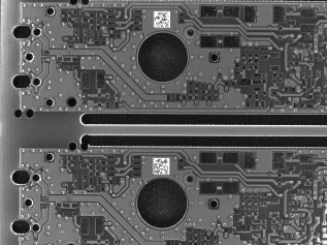

横向照明
光滑的金属导体路径将光反射离开相机，粗糙的数据矩阵代码表面将光散射到相机
从45度的照明角度开始，我们称为暗场照明。光在表面被反射掉，视野变暗。当光线以极浅的角度入射时，此效果最强，因为不会以这种方式向相机反射杂散光。在“暗场照明”一章中有更多详细信息。
