在对反射性，抛光性，光泽或金属物体进行测试后，对于许多应用来说，漫反射光是必需的。如果这些表面不再完全平坦，而是单独成形，起皱，弯曲或圆柱形，则特别困难。
现在需要漫射照明来检查零件。使用以下照明：
带有散射体的入射光
同轴照明
圆顶形照明
并非每个“漫射”光源都是真正的漫射。这里直接比较上述照明类型。只有使用圆顶照明才能获得几乎完美的无反射照明。
扩散环光
在各个点都有刺眼的光反射的图像。反射的位置很大程度上取决于环形曲面的表面曲率和位置。
同轴照明
没有令人讨厌的皱纹，因为图像可以完美地漫射照明。甚至片剂的巢状结构也不再是三维的。
圆顶照明
平坦表面基本上没有反射，表面轻微变形再次可见反射。
扩散环光
同轴照明
圆顶照明
同轴照明就像圆顶灯一样，必须非常靠近物体，以使漫射杂散光可以非常均匀地照亮表面。工作距离越长，光线指向越多；表面上的缺口，划痕等变得越来越清晰可见。
在最简单的情况下，可以为简单的入射光照明配备扩散器，例如带扩散面板的LED环形灯。这样，可以使定向光更好地均匀化。例如，在反射材料上不再可以识别单个LED。但是，光线仍然指向很强，并且主要来自照明方向。
这种类型的照明将光从侧面（同轴）耦合到光路中。这是借助于一个半透明的镜子完成的，该镜子向侧面照亮，并向下照射光到测试对象上。物体反射通过半透明镜到达相机的光。
这种照明设计的优点是可以通过光源（在本例中为镜子）“看到”。镜子整体上看起来非常均匀，并且只有一般的线性光损失，反光镜离灯越远。提示：为避免不均匀，照明必须明显大于要检查的区域。
同轴照明非常适合具有相对平坦表面的高反射率材料。它们非常均匀，但指向性很强，并在边缘和更大的曲率上产生对比度。

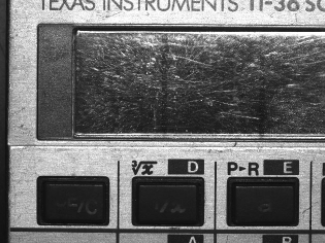

直射光
拉丝金属和划痕会产生强烈的反射。尽管稍微倾斜以避免严重的全反射，但显示屏仍显示不均匀性。光是高度定向的。

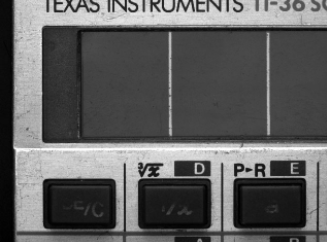

漫射光
材质被均匀照明。金属上的划痕仍然很容易识别。许多细小的划痕消失了。带有圆顶照明的更多漫射照明将是可能的。
同轴照明的理想工作距离是从1到最大3 cm的短距离。经验法则：如果要使用照明的稍微分散的特性以获得柔和的照明，则越接近越好！光离得越远，由于少量杂散光而失去的柔和照明就越多，并且光变得越来越定向。斜角，雕刻和错误等代表了不再完美的平面的表面仍然受到更多的重视。
只有一个顶灯才能产生真正的漫射光，从而最大程度地避免在组件上反射。由于来自所有空间方向的光均匀入射，凹凸不平和划痕也被非常柔和地照亮，均匀的材料显得均匀。

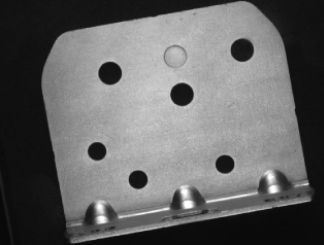

直射光
哑光金属零件会产生反射。光是高度定向的。
大教堂灯
材料的照明非常均匀。金属上几乎看不见划痕。表面缺陷不再被识别。
这些图像通常看起来相当“无特征”。可以抑制反射，阴影，表面不规则，划痕等。在几乎+/- 45度的表面角度下，结构均被均匀照明。直到现在，其他具有不同颜色的材料和组件仍然清晰可见。这种照明的变化只是略微拱形的灯，可以照亮小得多的立体角。隧道状的圆顶照明具有细长的圆顶形状，是照明圆柱形物体的理想选择。
如果要尽可能多地照明测试对象，通常需要选择较小的工作距离。随着距离的增加，光源看起来更直接。结果是较小的照明立体角。更强的对象曲率不再照亮。
使用工作距离增加的弧形沐浴露瓶的一些示例：
圆顶距5MM
曲面几乎完全均匀地照亮。打印检查的理想选择。
圆顶距50MM
越来越多的边界区域不被照明，用于均匀照明的侧向光分量缺失。
圆顶距5MM
只有小亮区。Edikette的一半会显得很暗。
