机器视觉的照明技术_直接入射光

这种简单的照明技术可用于非反射性材料，这些材料由于其粗糙，多孔，纤维状，不光滑的表面而强烈散射光。直射光可以是任何类型的大光束灯。理想情况下，为较小的照明场选择环形灯，可以将其布置在镜头周围。由于绝对垂直的照明，最大限度地避免了阴影。也可以使用卤素灯和大荧光灯。

直射光的功能原理

注意：在光滑的反射表面上，经常会产生干扰反射，如果位置和角度变化最小，则会在整个零件上产生明显的移动！

直射光的优点

1. 直接入射光照明便宜，并且不需要任何复杂的设计。

2. 可以使用所有类型的照明，例如卤素灯，荧光灯或LED照明。

3. 照明大面积的理想选择。也可以组合几个灯。

4. 直射光通常是明亮的，因为它具有低光束角和强反射的直接辐射表面。

防止直接入射光中的干扰反射

从上方进行垂直照明的原理通常会在组件的表面上产生干涉反射。通过稍微倾斜照明，可以避免全反射。如果组件具有空间深度，则在照明稍微倾斜的情况下可能会出现阴影。在透镜上使用偏振光和偏振滤光镜可能会抑制干扰反射。但是，以此方式抑制了很多光。

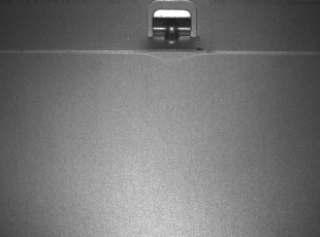

直接前灯

亚光金属饰面的前灯反射，垂直照明

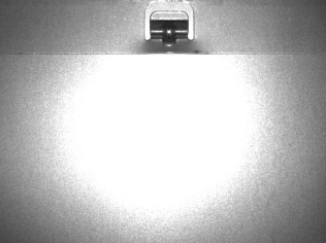

倾斜的灯光或物体

哑光金属饰面上的直接前灯，倾斜10度
