光学滤镜彩色滤光片

小施 2021-01-05 11262 0


彩色滤光片是由有色玻璃制成的吸收滤光片,可以吸收特定波长范围内的光,并在不同程度上使其他范围的光通过。根据技术功能和特定波长范围内的半透明性,这些吸收滤光片称为彩色滤光片,日光消除滤光片,高通滤光片等。

经典滤色片

它们通常用于单色相机,以便滤出整个光谱中的光,从而产生类似彩色照明的效果。


彩色滤光片的原理


滤镜是红色,绿色,橙色,蓝色或黄色。一部分光线在玻璃表面反射。如果使用带有白色照明的彩色滤光片,则必须预期会有大量的光损失。它们根据减色混色原理工作,由于其设计,它们不像干涉滤光片那样窄带。

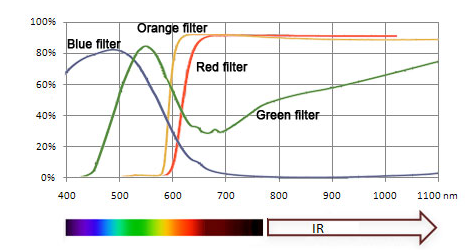

透射一些肖特彩色眼镜(例如蓝色,绿色,橙色,红色)


这些滤镜都是有色眼镜,不适合彩色相机。

示例:红色滤镜-绝对必要

这样,可以通过使用红色滤镜来区分在单色相机图像中无法分辨的同样亮的绿色或红色:红色变亮,测试对象的绿色变暗。但是,前提是要以白光为基础,从光谱中滤出合适的范围。

颜色过滤的示例:



彩色图像

用荧光灯照明并进行白平衡。


单色影像

用荧光灯照亮。在单色图像中区分颜色非常困难。


单声道和红色滤镜

红色和橙色看上去很亮,绿色和蓝色看上去很暗。

除了强调测试对象的颜色外,特别是红色滤镜(091 / RG 630)可以提供其他重要的服务:

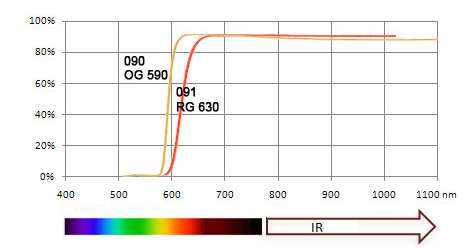

透射肖特红色滤光眼镜OG 590和RG 630


它可以让红色LED照明或红色激光的几乎全部光通过,但可以阻挡许多日光影响和荧光灯照明效果。以这种方式,可以显着减少由于外来光的影响而引起的干扰。此标准滤镜应用于任何红色LED照明。

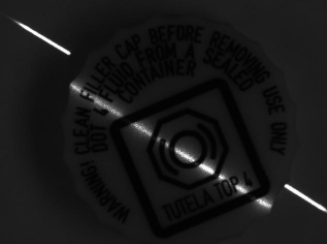

日光激光线

带有环境光的红色激光线-有时很难在物体表面识别出激光线。

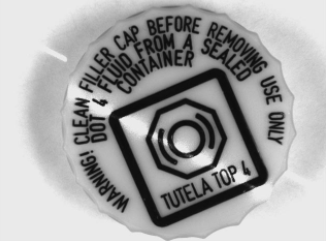

激光线带红色滤光片

破坏性的环境光(荧光灯管)几乎完全被遮挡。只有明亮的激光线保持可见。

消光滤镜

这通常是指使光谱的高波长范围通过的高通滤波器。它们通常与红外照明结合使用。红外辐射的透射率最大,日光和紫外线被相机传感器阻挡且未记录。以这种方式可以完全避免了日光的影响。

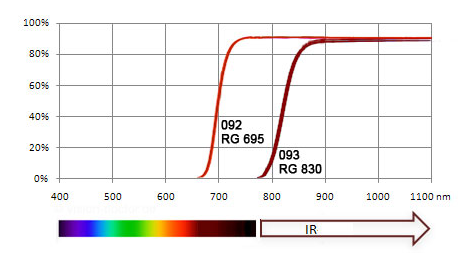

肖特红外滤光镜RG 695和RG 830的透射率
