CCD（像素）和图像处理基础

图像处理是指在二维平面上捕获对象的能力。这导致图像处理被广泛用于自动化检查中，以替代视觉检查。本节介绍CCD（像素）传感器（图像处理的基础）和图像处理的基础知识。

CCD图像传感器

数码相机的结构几乎与传统（模拟）相机的结构相同，但是区别在于数码相机配备了称为CCD的图像传感器。图像传感器类似于传统相机中的胶卷，可以将图像捕获为数字信息，但是如何将图像转换为数字信号呢？

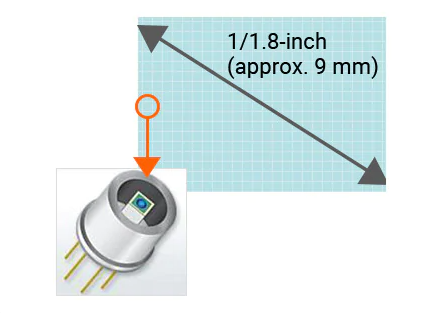

CCD代表电荷耦合器件，它是一种将图像转换为数字信号的半导体元件。大约是 高度和宽度均为1厘米，由排列成网格状的小像素组成。

当用照相机拍摄照片时，从目标反射的光会透射通过镜头，从而在CCD上形成图像。当CCD上的像素接收光时，产生与光强度相对应的电荷。电荷被转换成电信号以获得每个像素接收的光强度（浓度值）。

这意味着每个像素都是可以检测光强度的传感器（光电二极管），而200万像素CCD是200万个光电二极管的集合。

光电传感器可以检测在指定位置是否存在指定尺寸的目标。但是，单个传感器对于更复杂的应用（例如检测变化位置的目标，检测和测量变化形状的目标或执行整体位置和尺寸测量）无效。CCD是数十万至数百万个传感器的集合。

CCD概述和图像处理基础

机器视觉可以使用CCD图像传感器的每个像素256级强度数据检测区域（像素数），位置（强度变化点）和缺陷（强度量变化）。通过选择像素级别更高的系统可以提高速度，您可以轻松扩展行业中可能的应用程序数量。
