调光膜原理

透射光照明的要求是均匀照明的图像，同时使光线尽可能平行。由于LED背景灯仅宽松地配备有LED，或者荧光背景灯仅带有几根灯管，因此必须使用扩散器将光柔和地散布到整个区域。现在，可以使表面上的光均匀，但是可以通过杂散光以一定角度照亮对象边缘。结果是在明亮照明和物体轮廓之间出现部分阴影（柔和的灰色过渡）。然而测量结果不准确：对比度越低，测量结果或找到物体的效果越差。

通过光控膜进行补救

由于透明滤光镜中的微结构，杂散光被阻挡，对图像的影响类似于远心背景照明。灰色阴影信息不会在几个像素上模糊。干扰反射和反射得到抑制，避免了部分阴影。结果是在边缘上具有更好的对比度，特别是在有光泽的圆柱形物体的情况下。

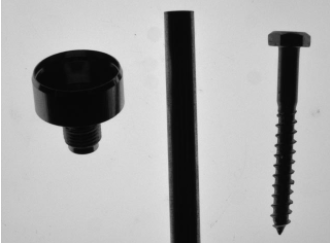

普通背光

即使具有背光，在圆形的发光物体轮廓上也不会生成清晰的轮廓。横向散射光在物体边缘产生半影。

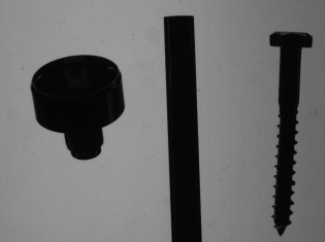

带光控膜

干扰杂散光被阻止。具有高对比度的对象轮廓。但是，滤镜可将光强度降低多达50％。请赔偿！

光控膜的功能原理

机器视觉光控膜

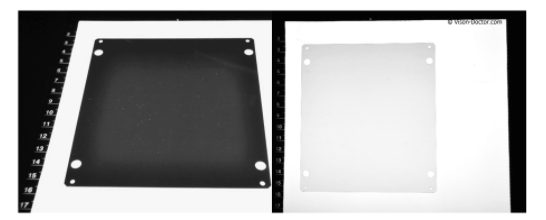

滤光片的效果可以通过以一定角度拍摄透射光来证明。由于主要是垂直光线穿过滤镜，因此没有任何角度的光线可以到达相机：滤镜几乎呈黑色：

光控膜的效果

对机器视觉很重要

1. 在特别小的成像区域的情况下，需要将照明放置在不锐利的范围内，不然在过滤材料中将看到“微裂纹”。

2. 过滤器中的微结构仅在一个方向上对齐。为了获得最佳结果，请将组件的纵向边缘与过滤器结构平行。

3. 由于杂散光对照明没有作用，因此图像的暗度大约会增加30％到40％。这必须通过更长的曝光时间，不同的光圈位置或更亮的照明来补偿。

4. 如果物体在任何方向的透射光中都必须具有完美的轮廓，则只能使用远心背景照明。它不会过滤杂散光。
